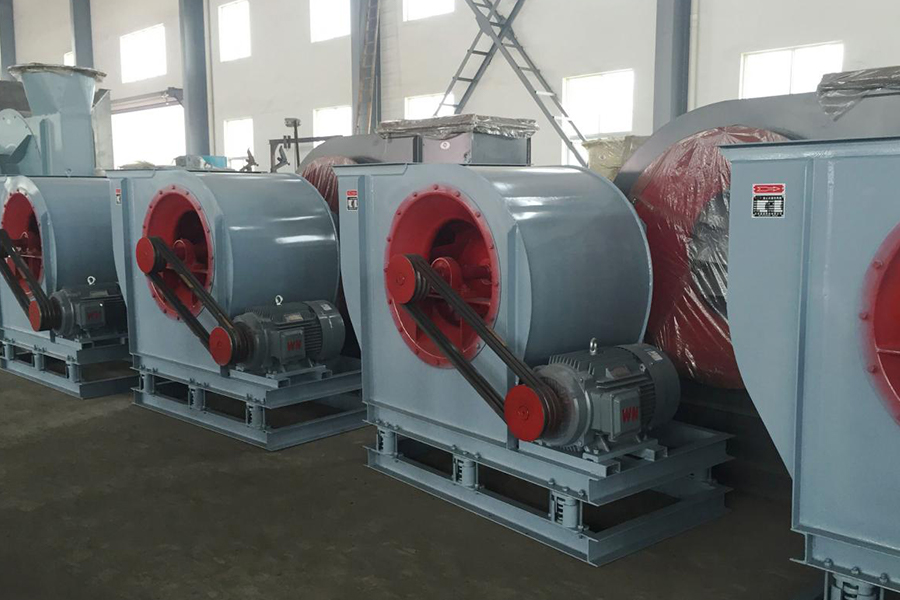

Kako odabrati centrifugalni ventilator za teške uvjete rada za industrijsku upotrebu?

Određivanje točnog centrifugalni ventilator za teške uvjete rada za industrijsku primjenu jedna je od najkonzekventnijih odluka u dizajnu sustava ventilacije ili procesnog zraka. Premali ventilator ne može svladati otpor sustava i ne osigurava potreban protok zraka. Preveliki ventilator troši energiju, povećava buku, ubrzava trošenje ležajeva i često radi u nestabilnom području svoje krivulje učinka. Za inženjere nabave, upravitelje pogona i veleprodajne distributere, ovaj vodič pruža okvir za ocjenjivanje na inženjerskoj razini koji pokriva dizajn impelera, aerodinamičke performanse, odabir motora, usklađivanje aplikacija i kriterije odabira izvora.

Što je centrifugalni ventilator za teške uvjete rada? Temeljna načela rada

Centrifugalni ventilator ubrzava zrak prijenosom rotacijske kinetičke energije s pogonskog impelera na struju zraka. Zrak ulazi u propeler aksijalno na oku (središte), ubrzava se radijalno prema van pomoću rotirajućih lopatica i izlazi u spiralno kućište gdje se tlak brzine pretvara u statički tlak. Izraz "teški rad" u klasifikaciji industrijskih ventilatora označava ventilatore napravljene da podnose povećane radne zahtjeve — uključujući visoke statičke tlakove iznad 1000 Pa, kontinuirane radne cikluse na povišenim temperaturama, korozivne ili čestične struje zraka i strukturno opterećenje od velikih promjera impelera i velikih brzina vrtnje.

Pretvorba protoka zraka i mehanizam za stvaranje tlaka

Temeljni odnos performansi u centrifugalnom ventilatoru opisan je zakonima ventilatora, koji određuju kako se volumen protoka zraka (m3/h), statički tlak (Pa), snaga osovine (kW) i razina buke mijenjaju s brzinom i veličinom rotora. Ove odnose utvrđuje mehanika fluida i ravnomjerno se primjenjuju na sve dizajne centrifugalnih ventilatora:

• Volumen protoka zraka izravno varira s brzinom vrtnje rotora (rpm) — udvostručenje brzine udvostručuje protok
• Statički tlak varira s kvadratom brzine rotora — udvostručenje brzine učetverostručuje tlak
• Snaga osovine varira s kubom brzine rotora — udvostručenje brzine povećava potrošnju energije za faktor osam
• Za geometrijski slične ventilatore pri istoj brzini, protok zraka varira s kubom promjera impelera, a tlak varira s kvadratom promjera.r

Ovi zakoni imaju izravne implikacije na troškove energije u ventilacijskim sustavima s promjenjivim opterećenjem. Pogon varijabilne frekvencije (VFD) koji smanjuje brzinu ventilatora za 20% smanjuje potrošnju energije za približno 49%, zbog čega je VFD kontrola standardna specifikacija u modernom energetski učinkovitom dizajnu industrijske ventilacije.

Vrste impelera, materijali i konstrukcijski dizajn

Tipovi rotora i materijali rotora za teške uvjete rada

Geometrija lopatica impelera primarna je odrednica karakteristike tlaka i volumena centrifugalnog ventilatora, vrhunske učinkovitosti i prikladnosti za različite uvjete kvalitete zraka. Tri glavne geometrije lopatica — unatrag zakrivljena, naprijed zakrivljena i radijalna — svaka služi različitim zahtjevima za tlak, učinkovitost i rukovanje kontaminacijom. Tablica u nastavku uspoređuje ove dizajne po parametrima koji su najvažniji za odluke o industrijskoj nabavi.

Odabir materijala za impelere za teške uvjete rada ovisi o temperaturi, kemijskom sastavu i sadržaju abraziva u struji zraka kojom se rukuje. Standardni ugljični čelik (S235JR ili S355JR prema EN 10025) koristi se za primjenu čistog zraka pri sobnoj temperaturi. Vruće pocinčan ili ugljični čelik presvučen epoksidom produljuje vijek trajanja u umjereno korozivnim okruženjima. Nehrđajući čelik (304 ili 316L) specificiran je za ventilaciju kemijskih postrojenja i okruženja za obradu hrane. Čelik s visokim postotkom kroma otporan na habanje (obično 28% sadržaja Cr) koristi se u obradi minerala i cementari gdje je udar abrazivnih čestica primarni mehanizam kvara.

Usklađivanje protoka zraka, statičkog tlaka i otpora sustava

Specifikacije protoka zraka i statičkog tlaka centrifugalnog ventilatora za teške uvjete rada

Ispravno aerodinamičko dimenzioniranje zahtijeva iscrtavanje krivulje performansi ventilatora u odnosu na krivulju otpora sustava. Radna točka sustava je sjecište ovih dviju krivulja. Dobro odabran ventilator radi na ili blizu svoje vršne točke učinkovitosti u projektiranim radnim uvjetima. Rad krajnje lijevo od točke vršne učinkovitosti riskira val - aerodinamičku nestabilnost koja uzrokuje cikličko preokretanje protoka, jake vibracije i brzo oštećenje rotora od zamora. Tablica u nastavku daje referencu centrifugalni ventilator za teške uvjete rada strujanje zraka i specifikacije statičkog tlaka u kategorijama veličine tipičnih industrijskih ventilatora.

Zahtjevi za statički tlak za kanalski sustav izračunavaju se zbrajanjem svih gubitaka tlaka duž najdužeg kanala - uključujući gubitke trenja u ravnom kanalu (izračunate prema Darcy-Weisbachovoj jednadžbi), gubitke pri ugradnji (savijanja, skupljanja, širenja), padove tlaka filtra i zavojnice i otpore terminalnih uređaja. Kupci bi trebali navesti ukupni statički tlak sustava pri projektiranoj brzini protoka zraka, a ne samo jednu od ovih vrijednosti, kada od dobavljača traže odabir ventilatora.

Snaga motora, konfiguracija pogona i ocjena učinkovitosti

Snaga i učinkovitost motora centrifugalnog ventilatora za teške uvjete rada

Izbor motora za a centrifugalni ventilator za teške uvjete rada mora uzeti u obzir faktor usluge, početnu struju, konfiguraciju pogona i klasu energetske učinkovitosti. Nazivna snaga motora mora premašiti snagu osovine ventilatora u najvećoj radnoj točki sustava — obično s servisnim faktorom od 1,10 do 1,25 koji se primjenjuje na izračunatu snagu osovine kako bi se spriječilo toplinsko preopterećenje tijekom vršne potražnje ili varijacija otpora sustava.

Konfiguracija pogona izravno utječe na fleksibilnost instalacije, mogućnost podešavanja brzine i pristup održavanju:

• Izravni pogon: Rotor je montiran izravno na osovinu motora. Ova konfiguracija eliminira gubitke remena (obično 3–5% povećanja učinkovitosti u odnosu na pogon remena), smanjuje održavanje i pruža kompaktnu instalacijsku omotnicu. Izravni pogon je standard za manje ventilatore do približno 30 kW i za ventilatore koji zahtijevaju preciznu kontrolu brzine preko VFD-a.
• Pogon remena (klinasti remen ili poli-V): Motor pokreće osovinu ventilatora kroz raspored koturača i remena. Remenski pogon omogućuje prilagodbu brzine rotora promjenom promjera koturača — korisno za puštanje u rad na terenu gdje točan otpor sustava nije bio siguran u fazi projektiranja. Standardni pogon klinastim remenom dovodi do gubitka prijenosa od 3–5%. Zupčasti ili sinkroni remeni nadoknađuju 1–2% ovog gubitka.
• Spojeni pogon: Motor i osovina ventilatora povezani su fleksibilnom spojkom. Koristi se u velikim ventilatorima iznad 75 kW gdje je izravna montaža na osovinu motora mehanički nepraktična. Zahtijeva precizno poravnanje vratila kako bi se spriječilo prerano trošenje ležaja i spojke.

Klasifikacija energetske učinkovitosti motora slijedi standarde IE (International Efficiency) definirane u IEC 60034-30-1. IE3 (Premium Efficiency) je minimalna obvezna klasa za motore iznad 0,75 kW u Europskoj uniji prema Uredbi EU 2019/1781, koja stupa na snagu u srpnju 2023. IE4 (Super Premium Efficiency) sve se više specificira u ugovorima o nabavi za industrijske ventilatore za kontinuirani rad kako bi se smanjili troškovi energije u životnom ciklusu. The teški snaga i učinkovitost motora centrifugalnog ventilatora uvijek treba procjenjivati zajedno — motor veće učinkovitosti pri istoj nazivnoj snazi smanjuje godišnju potrošnju energije i troškove rada tijekom vijeka trajanja ventilatora.

Primjene industrijske ventilacije i zahtjevi za okoliš

Centrifugalni ventilator za teške uvjete rada za industrijske ventilacijske sustave

The centrifugalni ventilator za teške uvjete rada for industrial ventilation systems tržište obuhvaća širok raspon procesnih okruženja, od kojih svako nameće specifične materijale, premaze, brtvljenje i sigurnosne zahtjeve za konstrukciju ventilatora. Sljedeće kategorije predstavljaju najčešće segmente industrijske primjene s definiranim tehničkim zahtjevima:

• Ventilacija ljevaonica i obrada metala: Podnosi zrak visoke temperature (do 300–400 stupnjeva Celzijusa) s metalnim parama i sadržajem sitnih čestica. Zahtijeva visokotemperaturno podmazivanje ležajeva, toplinski izolirana postolja ležajeva i premaze rotora otporne na habanje. Brtve vratila moraju spriječiti ulazak abrazivnih čestica u kućište ležaja.
• Ventilatori za kemijska postrojenja i ispuh: Rukuje strujama korozivnih plinova koji sadrže kisele ili alkalne spojeve. Zahtijeva FRP (plastiku ojačanu vlaknima) ili konstrukciju impelera i kućišta od nehrđajućeg čelika, PTFE ili mehaničke brtve vratila i konstrukciju otpornu na iskrenje ako su prisutne zapaljive pare.
• Prerada cementa i minerala: Obrađuje zrak pun prašine u visokim koncentracijama — do nekoliko stotina grama po kubičnom metru u primjenama ispušnih plinova iz mlina i peći. Zahtijeva radijalni (lopatičasti) rotor s oštro obrađenim vodećim rubovima oštrice, zamjenjivim habajućim oblogama u ulaznoj zoni kućišta i robusnim brtvama osovine kako bi se spriječio prodor prašine u ležajeve.
• Ventilacija tunela i podzemnih rudnika: Zahtijeva ATEX ili IECEx certifikat za potencijalno eksplozivne atmosfere, visoku strukturnu cjelovitost za velike promjere impelera i nisku razinu buke za nastanjene podzemne prostore. Mogućnost reverzibilnog ventilatora potrebna je u sustavima ventilacije rudnika za hitne slučajeve.
• Ventilatori s prisilnom propuhom (FD) i induciranom propuhom (ID): FD ventilatori rade s okolnim zrakom pri velikom volumenu i umjerenom tlaku. ID ventilatori podnose vruće, prašnjave, korozivne dimne plinove na povišenim temperaturama. ID ventilatori zahtijevaju znatno robusnije specifikacije materijala nego FD ventilatori za isti kapacitet kotla.

Veleprodajni izvori: Cijene, MOQ i zahtjevi za certifikaciju

Veleprodajne cijene i MOQ za teške uvjete rada

Za kupce ocjenjujući teški centrifugalni ventilator veleprodajne cijene i MOQ , tržište se oštro segmentira prema veličini ventilatora, specifikaciji materijala i prilagođenom inženjerskom sadržaju. Standardni kataloški ventilatori u srednjim industrijskim rasponima veličina (promjer impelera 400–800 mm, snaga motora 4–30 kW) u konstrukciji od ugljičnog čelika najveći su segment robe i imaju najkonkurentnije cijene s MOQ-ovima niskim od 1–5 jedinica. Veliki ventilatori izrađeni po narudžbi iznad 75 kW obično se naručuju pojedinačno ili u malim serijama s kompletnom inženjerskom dokumentacijom i rokovima isporuke od 8 do 20 tjedana.

Kvalifikacija veleprodajne nabave za industrijske centrifugalne ventilatore trebala bi uključivati sljedeću dokumentaciju i zahtjeve za verifikaciju:

• Potvrda o ispitivanju performansi ventilatora prema ISO 5801 (industrijski ventilatori — ispitivanje učinkovitosti korištenjem standardiziranih dišnih puteva) ili AMCA 210 (laboratorijske metode ispitivanja ventilatora za certificiranu aerodinamičku izvedbu)
• Potvrda o ispitivanju jačine vibracija prema ISO 14694 (industrijski ventilatori — specifikacije za ravnotežu kvalitete i razine vibracija) — stupanj BV-3 ili bolji je standard za industrijske ventilatore
• Certifikat ravnoteže rotora — ISO 1940-1 stupanj kvalitete ravnoteže G6.3 najmanje za standardni rad; G2.5 za precizne ili brze primjene
• Certifikat IE klase učinkovitosti motora prema IEC 60034-30-1
• ATEX ili IECEx certifikat za ventilatore navedene u potencijalno eksplozivnim atmosferama (potrebne kategorije ovise o klasifikaciji zona)
• Certifikati materijala (certifikati tvornice) za rotor, osovinu i materijale kućišta prema navedenom standardu
• Dokumentacija o odabiru ležaja koja potvrđuje životni vijek ležaja L10h pri nazivnim radnim uvjetima — minimalno 40 000 sati standardno je za kontinuirani industrijski rad

FAQ

1. Koja je razlika između centrifugalnog i aksijalnog ventilatora u industrijskoj primjeni?

A centrifugalni ventilator za teške uvjete rada stvara tlak pretvaranjem rotacijske kinetičke energije u statički tlak kroz radijalni protok zraka u spiralnom kućištu. Postiže visoke statičke tlakove (500–15 000 Pa i više) pri relativno nižim volumenskim brzinama protoka, što ga čini prikladnim za sustave kanala s velikim otporom. Aksijalni ventilator pomiče zrak paralelno s osi osovine i postiže visoke brzine protoka pri niskim statičkim tlakovima (obično ispod 500 Pa). Centrifugalni ventilatori preferiraju se za kanaliziranu industrijsku ventilaciju, procesni zrak i sustave za rukovanje materijalom. Aksijalni ventilatori poželjni su za primjene velikog volumena i niskog otpora kao što su rashladni tornjevi i krovni ispušni plinovi.

2. Kako mogu izračunati potrebnu snagu motora za centrifugalni ventilator?

Potrebna snaga osovine za centrifugalni ventilator izračunava se iz formule: P = (Q x Ps) / (3600 x eta), gdje je P snaga osovine u kW, Q volumen protoka zraka u m3/h, Ps statički tlak ventilatora u Pa, a eta ukupna učinkovitost ventilatora izražena kao decimalna jedinica. Na primjer, ventilator koji isporučuje 20.000 m3/h pri 1.500 Pa sa 70% ukupne učinkovitosti zahtijeva snagu osovine od (20.000 x 1.500) / (3.600 x 0,70) = približno 11,9 kW. Nazivna snaga motora trebala bi biti odabrana najmanje 10–25% iznad ove izračunate vrijednosti kako bi se osigurao odgovarajući servisni faktor za pokretanje i varijaciju sustava.

3. Koji se standard vibracija primjenjuje na centrifugalne ventilatore za teške uvjete rada?

Industrijski centrifugalni ventilatori ocjenjuju se u skladu s ISO 14694, koji navodi granice jačine vibracija u smislu brzine vibracija (mm/s RMS) izmjerene na kućištima ležajeva tijekom rada pri nazivnoj brzini i opterećenju. Za standardne centrifugalne ventilatore za teške uvjete rada granica prihvatljivosti obično je BV-3, što odgovara maksimalnoj brzini vibracija od 4,5 mm/s RMS u instaliranom stanju. Ventilatori instalirani na fleksibilnim nosačima ili koji rade u osjetljivim strukturnim okruženjima mogu se specificirati prema BV-2 (2,8 mm/s RMS) ili BV-1 (1,8 mm/s RMS). Kupci bi trebali navesti traženi stupanj vibracija u kupovnoj specifikaciji i zatražiti tvorničke zapise o ispitivanju za svaku jedinicu.

4. Koji su certifikati potrebni za centrifugalne ventilatore koji se koriste u eksplozivnim atmosferama?

Centrifugalni ventilatori instalirani u područjima koja su klasificirana kao potencijalno eksplozivna atmosfera prema ATEX Direktivi 2014/34/EU (Europska unija) ili IECEx sustav (međunarodni) moraju biti certificirani za primjenjivu kategoriju opreme i skupinu plina ili prašine. Potrebna kategorija opreme ovisi o klasifikaciji zona područja instalacije — Zona 1 ili Zona 2 za opasnosti od plina/pare, Zona 21 ili Zona 22 za opasnosti od prašine. Konstrukcija ventilatora u eksplozivnoj atmosferi zahtijeva kombinacije materijala otpornih na iskrenje (obično materijal rotora koji ne iskrene u odnosu na kućište ili nemetalnu konstrukciju), antistatičko uzemljenje i usklađenost s temperaturnom klasom kako bi se spriječilo paljenje specifične prisutne zapaljive tvari.
