Koja prilagođena konfiguracija centrifugalnog ventilatora optimizira performanse vašeg sustava?

Inženjeri i stručnjaci za nabavu suočavaju se sa složenim odlukama prilikom specifikacije prilagođeni centrifugalni ventilator sustavi za industrijske primjene. Ovi mehanički uređaji pretvaraju rotacijsku energiju u protok zraka i tlak kroz rad rotora, služeći kritičnim funkcijama u HVAC, proizvodnji, kemijskoj obradi i proizvodnji električne energije. Razumijevanje tehničkih odnosa između geometrije impelera, konstrukcije materijala i učinkovitosti motora osigurava optimalan odabir opreme koji uravnotežuje početno ulaganje s operativnim troškovima životnog ciklusa.

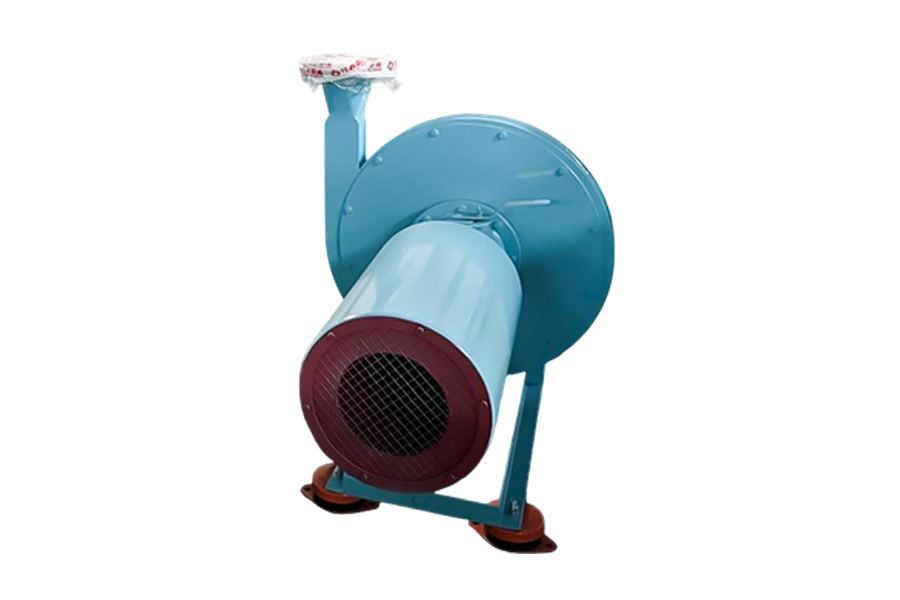

Razumijevanje osnova centrifugalnog ventilatora

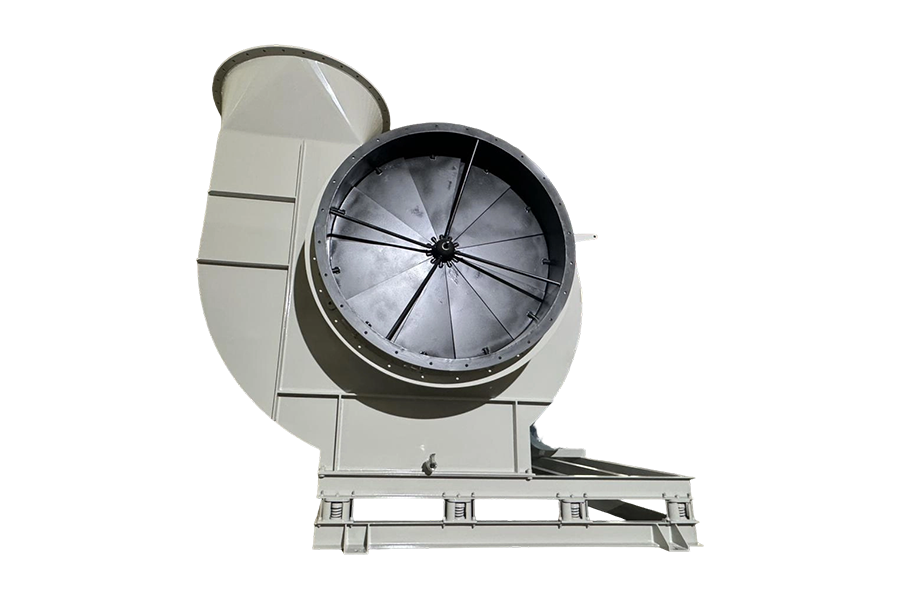

A prilagođeni centrifugalni ventilator radi na principu radijalnog ubrzanja. Zrak ulazi aksijalno kroz oko rotora, zatim ga centrifugalna sila ubrzava prema van duž površina lopatica pod 90 stupnjeva u odnosu na smjer ulaza. Zavojno kućište skuplja ovaj zrak velike brzine i pretvara kinetičku energiju u statički tlak kroz postupno širenje površine poprečnog presjeka. Ova mogućnost stvaranja tlaka razlikuje centrifugalne dizajne od aksijalnih alternativa, što ih čini ključnim za sustave sa značajnim otporom kanala ili zahtjevima za filtraciju.

Promjer impelera izravno utječe na karakteristike rada. Veći promjeri pokreću veće količine zraka pri nižim brzinama rotacije, poboljšavajući učinkovitost i smanjujući buku. Standardni industrijski rotori kreću se od 200 mm do 3000 mm, ovisno o zahtjevima primjene. Izračun specifične brzine, određen brzinom vrtnje, brzinom protoka i porastom tlaka, vodi odgovarajuću klasifikaciju ventilatora za svaku radnu točku.

Vrste dizajna impelera i karakteristike rada

Geometrija impelera predstavlja primarnu varijablu prilagodbe koja utječe na učinkovitost, sposobnost pritiska i rukovanje česticama. Tri temeljne konfiguracije oštrica dominiraju industrijskim aplikacijama, a svaka nudi različite profile performansi

Sljedeća usporedna tablica sažima kritične razlike između tipova impelera:

Rotori zakrivljeni prema naprijed

Rotori zakrivljeni prema naprijed, koji se obično nazivaju kaveznim dizajnom, imaju brojne plitke lopatice zakrivljene u smjeru rotacije. Ove konfiguracije su izvrsne u primjenama s niskim tlakom i velikim volumenom koje zahtijevaju kompaktne površine. Međutim, krivulja snage preopterećenja predstavlja operativne rizike—opterećenje motora značajno se povećava kako se statički tlak smanjuje, što može uzrokovati kvar motora ako se otpor sustava promijeni.

Unatrag zakrivljeni impeleri

Unatrag zakrivljeni centrifugalni ventilator konfiguracije pružaju vrhunsku učinkovitost kroz aerodinamične profile lopatica koje su zakrivljene suprotno smjeru rotacije. Ovi impeleri postižu 75-85% učinkovitosti uz zadržavanje karakteristika snage bez preopterećenja. Dizajn samočisteće lopatice podnosi umjerena opterećenja prašinom, što ga čini prikladnim za industrijske ispušne i jedinice za obradu zraka. Visokotlačne varijante postižu statički tlak do 1750 mmWC s volumenom zraka koji doseže 950 000 CMH

Impeleri s radijalnom lopaticom

Radijalne izvedbe koriste ravne oštrice koje se protežu okomito na os rotacije. Ove robusne konfiguracije podnose abrazivne materijale, vlaknasta vlakna i zračne tokove pune čestica koji bi oštetili zakrivljene oštrice. Industrijske primjene uključuju pneumatski transport, sustave za pjeskarenje i rukovanje drvnom sječkom, gdje trajnost nadmašuje optimizaciju učinkovitosti.

Učinkovitost i podudaranje aplikacija

Odabir odgovarajućeg tipa impelera zahtijeva analizu kvalitete zraka, zahtjeva za tlakom i prioritete učinkovitosti. Primjene čistog zraka s umjerenim tlakom moraju odgovarati unatrag zakrivljenim dizajnima. Niskotlačni HVAC sustavi velikog volumena rade učinkovito s naprijed zakrivljenim impelerima. Abrazivni ili vlaknasti materijali zahtijevaju radijalne konfiguracije oštrica unatoč nižoj učinkovitosti.

Odabir materijala za prilagođene primjene

Radno okruženje diktira specifikacije materijala za prilagođeni centrifugalni ventilator konstrukcija. Ekstremne temperature, korozivni mediji i razine abrazije utječu na dugovječnost komponenti i intervale održavanja. Standardni materijali uključuju ugljični čelik, aluminijske legure i različite vrste nehrđajućeg čelika, sa posebnim premazima dostupnim za ekstremne uvjete.

Sljedeća tablica uspoređuje opcije materijala i njihovu prikladnost za različita industrijska okruženja:

Konstrukcija od ugljičnog čelika

Standardne vrste ugljičnog čelika nude isplativa rješenja za opću ventilaciju i primjenu čistog zraka. Premaz u prahu ili epoksidni završni sloj produljuje radni vijek u umjereno korozivnim okruženjima. Zavarena konstrukcija velikog profila podnosi pritiske do 22 inča vode za industrijske radne cikluse [^45^].

Mogućnosti od nehrđajućeg čelika

Centrifugalni ventilator od nehrđajućeg čelika konstrukcija se bavi zahtjevnim okruženjima u kemijskoj obradi, proizvodnji hrane i pomorskim primjenama. Nehrđajući čelik tipa 304 otporan je na organske kemikalije i standardne protokole čišćenja. Tip 316L pruža vrhunsku otpornost na kloride za obalne instalacije i sustave kemijskog čišćenja.

Aluminijske legure

Rotori od aluminijske legure A356, proizvedeni lijevanjem pod niskim tlakom i toplinskom obradom T6, postižu vlačnu čvrstoću veću od 280 MPa s istezanjem iznad 3,5%. Ove lagane komponente smanjuju ukupnu težinu ventilatora za približno 60% u usporedbi s čeličnim ekvivalentima, što pogoduje transportnim aplikacijama i instalacijama sa strukturalnim ograničenjima. Aluminijska konstrukcija također zadovoljava zahtjeve otpornosti na iskrenje za aplikacije u eksplozivnoj atmosferi.

Specijalizirani premazi i legure

Ekstremna okruženja mogu zahtijevati posebne materijale, uključujući titan za vrhunsku otpornost na koroziju, Monel za pomorske primjene ili plastiku ojačanu staklenim vlaknima (FRP) za kemijsku otpornost. Ove premium opcije povećavaju početno ulaganje, ali smanjuju troškove životnog ciklusa kroz produljene intervale održavanja.

Standardi i usklađenost motorne učinkovitosti

Klasifikacija učinkovitosti motora značajno utječe prilagođeni centrifugalni ventilator operativna ekonomika. Međunarodna elektrotehnička komisija (IEC) uspostavlja klase učinkovitosti prema standardu 60034-30-1, s regulatornim mandatima koji potiču usvajanje viših razina učinkovitosti.

Sljedeća tablica prikazuje karakteristike klase učinkovitosti i zahtjeve sukladnosti:

IE2 visokoučinkoviti motori

IE2 motori predstavljaju osnovu za primjene frakcijskih konjskih snaga između 0,12 kW i 0,75 kW prema trenutnim propisima. Ovi motori odgovaraju primjenama s prekidima gdje kontinuirani rad ne opravdava ulaganje u vrhunsku učinkovitost.

IE3 Premium zahtjevi za učinkovitost

Od srpnja 2021. propisi EU nalažu IE3 učinkovitost za motore između 0,75 kW i 1000 kW. Centrifugalni ventilator IE3 IE4 učinkovitost motora sukladnost osigurava smanjenje potrošnje energije od 15-20% u usporedbi s IE2 ekvivalentima. Ovi motori odgovaraju primjenama kontinuiranog rada, uključujući industrijsku ventilaciju i procesno hlađenje.

IE4 Super Premium učinkovitost

IE4 motori pružaju maksimalnu učinkovitost za zahtjevne primjene s gotovo neprekidnim radom. Regulatorni zahtjevi nalažu usklađenost s IE4 za motore 0,75-200 kW od srpnja 2023. Ovi motori postižu razinu učinkovitosti veću od 96%, pružajući brz povrat ulaganja kroz uštedu energije unatoč višim početnim troškovima.

Vremenski okvir usklađenosti s propisima

Timovi za nabavu moraju provjeriti usklađenost učinkovitosti motora s primjenjivim propisima. Nesukladni motori suočavaju se s ograničenjima uvoza i operativnim kaznama na reguliranim tržištima. Integracija pogona promjenjive frekvencije (VFD) s IE2 motorima može zadovoljiti zahtjeve učinkovitosti u određenim jurisdikcijama, iako izravna specifikacija motora IE3 ili IE4 osigurava univerzalnu usklađenost.

Parametri prilagodbe za industrijske primjene

Specifikacije promjera i širine impelera

Izbor promjera rotora centrifugalnog ventilatora zahtijeva balansiranje zahtjeva performansi s fizičkim ograničenjima. Standardni promjeri se kreću od 200 mm za kompaktne HVAC jedinice do 3000 mm za teške industrijske primjene. Širina impelera, mjerena aksijalno, određuje kapacitet protoka zraka pri određenom promjeru. Širi impeleri obrađuju veće količine, ali zahtijevaju proporcionalno veću ulaznu snagu.

Softver za odabir izračunava optimalni promjer na temelju potrebne brzine protoka, tlaka u sustavu i brzine vrtnje. Eulerova jednadžba spaja promjer impelera s kutovima opterećenja lopatica—manji promjeri zahtijevaju strmije kutove lopatica da bi se postigao ekvivalentni porast tlaka.

Zahtjevi za statistički pritisak i CFM

Visokotlačni centrifugalni ventilator aplikacije zahtijevaju pažljivu analizu otpora sustava. Zahtjevi za statički tlak uključuju gubitke trenja u kanalima, otpor filtra i pad tlaka komponenti. Podcjenjivanje otpora sustava rezultira neadekvatnim protokom zraka, dok precjenjivanje gubi energiju i povećava buku.

Standardni industrijski ventilatori postižu statički tlak u rasponu od 0,5 do 6,0 inča vodenog stupca, sa specijaliziranim visokotlačnim dizajnom koji doseže 70 inča vodenog stupca ili više.  Provjera performansi prema standardima DIN 24166 klasa 1 ili BS 848 klasa A osigurava isporuku nazivnog kapaciteta.

Temperatura i okoliš

Rasponi radnih temperatura utječu na odabir materijala i specifikacije ležaja. Standardni ventilatori podnose temperature do 80°C, dok visokotemperaturni dizajni s konstrukcijom od nehrđajućeg čelika rade neprekidno na 350°C i povremeno na 550°C. Primjene na visokim temperaturama zahtijevaju prilagodbu toplinske ekspanzije u dizajnu montaže i brtve vratila namijenjene povišenim temperaturama.

Metodologija odabira za B2B nabavu

Sustavna selekcija osigurava prilagođeni centrifugalni ventilator performanse odgovaraju zahtjevima aplikacije. Sljedeća matrica odabira vodi odluke o nabavi:

Izračunavanje otpora sustava

Precizan izračun statičkog tlaka zahtijeva zbrajanje svih komponenti sustava. Trenje u kanalu ovisi o promjeru, duljini i hrapavosti površine. Otpor filtra ovisi o vrsti medija i učitavanju. Zavoji, prijelazi i prigušnici doprinose dodatnim gubicima. Preporučena praksa specificira ventilatore koji postižu traženi CFM pri 1,25 puta većem od izračunatog tlaka sustava kako bi se osigurala odgovarajuća margina performansi.

Usklađivanje krivulje ventilatora s radnom točkom

Optimalna učinkovitost se događa kada radna točka sustava siječe krivulju ventilatora blizu točke najbolje učinkovitosti (BEP). Rad znatno lijevo od BEP-a uzrokuje nestabilnost i recirkulaciju. Rad Right-of-BEP smanjuje učinkovitost i povećava buku. Pogoni varijabilne frekvencije omogućuju rad na više radnih točaka uz održavanje učinkovitosti.

Instalacija i radna razmatranja

Opcije konfiguracije pogona

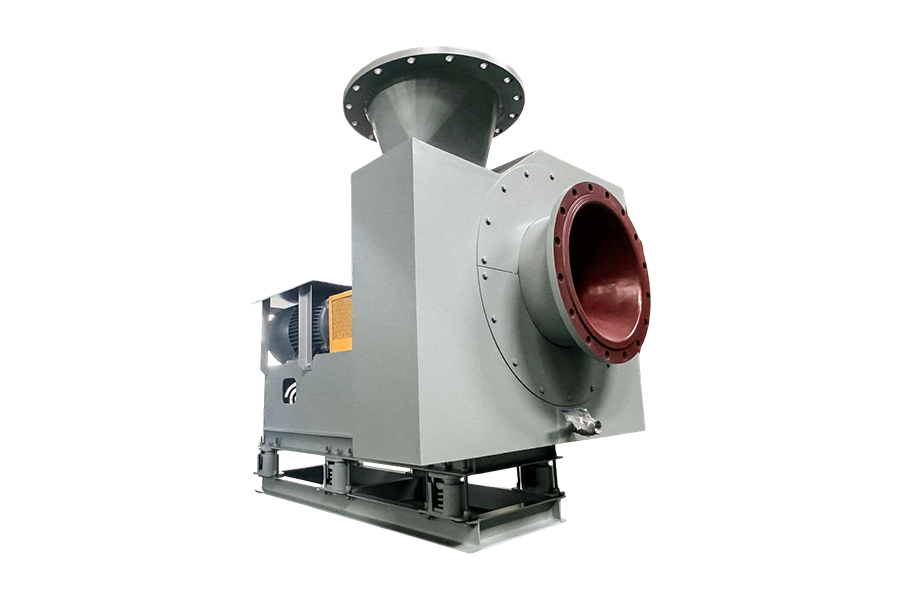

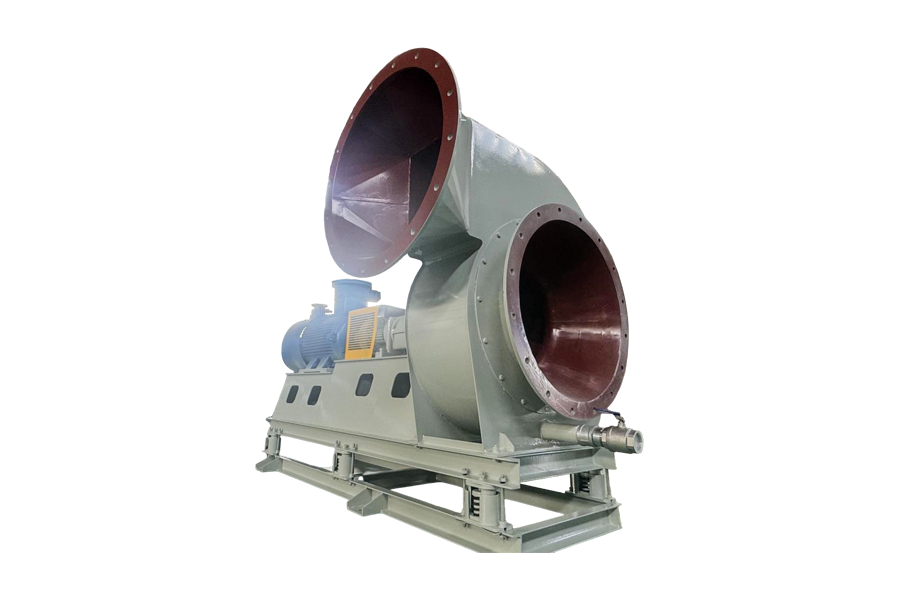

Konfiguracije s izravnim pogonom postavljaju impeler izravno na osovinu motora, eliminirajući gubitke remena i održavanje. Ovi kompaktni rasporedi odgovaraju aplikacijama čistog zraka s dosljednim radnim zahtjevima. Sustavi remenskog pogona dopuštaju podešavanje brzine kroz promjene omjera remenice i osiguravaju izolaciju motora od temperature struje zraka. Pogoni spojke nude srednju učinkovitost uz minimalne zahtjeve za održavanjem.

VFD integracija i kontrola brzine

Pogoni varijabilne frekvencije prilagođavaju brzinu motora kako bi odgovarali različitim zahtjevima sustava, donoseći značajne uštede energije u usporedbi s kontrolom prigušnice. Zakoni ventilatora nalažu da protok zraka varira linearno s brzinom, tlak varira s kvadratom brzine, a snaga varira s kubnom brzinom. Smanjenje brzine od 20% donosi približno 50% uštede energije.

Održavanje i vijek trajanja

Standardni industrijski ventilatori postižu 40.000 do 100.000 sati rada, ovisno o uvjetima rada. Ležajevi podmazani mašću zahtijevaju povremeno ponovno podmazivanje, dok sustavi uljnih kupki nude produžene intervale. Balansiranje impelera prema ISO 1940 Grade 6.3 ili 2.5 smanjuje vibracije i produljuje vijek trajanja komponente [^52^]. Redovita provjera istrošenosti noževa, osobito u primjenama s česticama čestica, sprječava katastrofalne kvarove.

Često postavljana pitanja

Kako mogu odabrati ispravan unatrag zakrivljen d centrifugalni ventilator za moju prijavu?

Odabir zahtijeva definiranje četiri parametra: potrebni protok zraka (CFM), ukupni statički tlak u sustavu (inči vodomjera), gustoća zraka na radnoj temperaturi i prihvatljiva razina buke. Unatrag zakrivljeni impeleri odgovaraju aplikacijama koje zahtijevaju srednji do visoki statički tlak (do 15 in. w.g.) s čistim ili umjereno prašnjavim zrakom. Ovi ventilatori postižu učinkovitost od 75-85% i imaju krivulje snage bez preopterećenja koje štite motore od preopterećenja. Uskladite krivulju ventilatora s krivuljom otpora vašeg sustava, osiguravajući da radna točka pada unutar 80-100% brzine protoka BEP za optimalnu učinkovitost.

Ono što razlikuje visokotlačni centrifugalni ventilator nacrte iz standardnih modela?

Visokotlačni centrifugalni ventilatori uključuju specijalizirani dizajn impelera i robusnu konstrukciju za postizanje statičkih tlakova koji prelaze standardne raspone. Ove jedinice obično koriste unatrag zakrivljene ili radijalne rotore s ojačanom konstrukcijom lopatica, zavarena kućišta velikog promjera do 22 inča težine i precizno uravnotežene komponente da izdrže više razine naprezanja. Primjene uključuju duge kanale, visokoučinkovite sustave filtriranja i pneumatski transport gdje zahtjevi za tlakom prelaze 10 in. w.g. Standardni ventilatori obično podnose 0,5-6 in.w.g, dok visokotlačni dizajni dosežu 70 in.w.g.

Koju klasu učinkovitosti motora trebam navesti za kontinuirane primjene?

Kontinuirane primjene (24/7 rad) opravdavaju motore IE4 Super Premium Efficiency unatoč višim početnim troškovima. Poboljšanje učinkovitosti od 10% u odnosu na IE3 motore stvara brz povrat kroz uštedu energije. Za aplikacije koje rade 4000 sati godišnje, IE3 Premium Efficiency predstavlja minimalnu specifikaciju prema propisima EU za motore iznad 0,75 kW. Povremeni rad ili sezonske primjene mogu koristiti motore IE2 gdje to propisi dopuštaju. Uvijek provjerite lokalne regulatorne zahtjeve jer se zahtjevi za učinkovitost razlikuju ovisno o nadležnosti, a datumi implementacije protežu se do 2023. za usklađenost s IE4.

Kako se odabir promjera impelera centrifugalnog ventilatora utjecati na performanse i učinkovitost?

Promjer impelera izravno utječe na kapacitet protoka zraka, stvaranje tlaka i zahtjeve za brzinom vrtnje. Veći promjeri pokreću veće količine zraka pri nižim okretajima, poboljšavajući učinkovitost i smanjujući buku. Međutim, odabir promjera mora uravnotežiti zahtjeve performansi s fizičkim ograničenjima i ograničenjima brzine vrha. Izračun specifične brzine (ns = 5,54 × n × √Q / H^(3/4)) vodi pravilno dimenzioniranje. Preveliki promjer u odnosu na zahtjeve sustava uzrokuje rad krajnje lijevo od BEP-a, smanjujući učinkovitost i potencijalno uzrokujući nestabilnost. Nedovoljan promjer zahtijeva veće brzine vrtnje kako bi se postigla nazivna učinkovitost, povećavajući buku i trošenje

Reference

1. Blauberg Motors. (2025). Koja je razlika između centrifugalnog ventilatora prema naprijed i prema natrag? Blauberg tehnički resursi .
2. AirPro tvrtka za ventilatore i puhala. (2026). Konstrukcijski materijali za industrijske ventilatore i puhala. AirPro tehnička dokumentacija .
3. Hartzellovo kretanje zraka. (2025). Vodič za odabir centrifugalnog ventilatora: odabir prave vrste. Hartzell inženjerski blog .
4. ebm-papst. (2018). Centrifugalni ventilatori - osnovni principi. Tehnička dokumentacija ebm-papst .
5. Custom Fans Australija. (2024). Rotor centrifugalnog ventilatora 101: vrste i primjena. Tehnički vodič za industrijske ventilatore Swinnerton .
6. Witt & Sohn AG. (2024). Energetska učinkovitost (EcoDesign) za industrijske ventilatore. Witt & Sohn tehnička dokumentacija .
7. Motor pobjede. (2025). Revolucioniranje performansi: Kako IE3 i IE4 motori redefiniraju industrijske standarde. Analiza industrije motora Victory .
8. Hoyer Motors. (2025). IE1, IE2, IE3, IE4 motoričke razlike. Banka znanja Hoyer Motors .
9. Vodič za industrijske ventilatore i puhala. (2025). Industrijski centrifugalni ventilatori i puhala: Vrhunski vodič za visokoučinkovito kretanje zraka. Resursi industrije Ningbo Yichou .
10. Usha Industrija tlačnog lijevanja. (2025). Specifikacije unatrag zakrivljenog centrifugalnog ventilatora. Symbiosis Ventilator Tehnički podaci .
